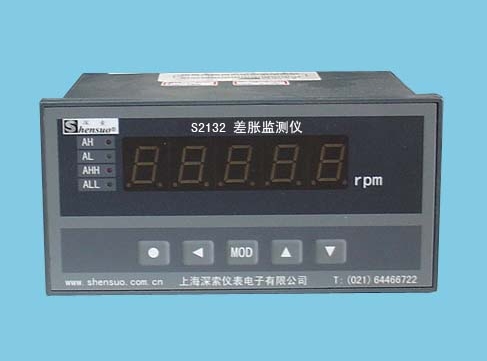

• 产品描述

• 主要功能 差胀测量，根据用户需要，位   移指标可正可负。 传感器正常时，正常指示灯亮， 警戒∕指示灯灭；传感器发生   故障，正常灯灭，警戒/危险指    示灯亮。当传感器排除后，    正常灯变亮。       报警继电器状态：常失电报警    延时功能：增加报警可靠性。   （延时时间0～99秒可设）      传感器电源限流保护：使用过      程中不慎发生传感器电源短路       时，限流≤30MA，不会引起打 火，特别适合易燃易爆场合。      记录输出：4～20mA,1～5V            （均有短路保护）。               传感器信号缓冲放大输出：        供用户诊断分析用。            技术参数 传感器输入：S2100系列电涡流    传感器     输入阻抗：    50KΩ                      记录输出：±1.0%（全量程）25℃          ±2.0%（全量程） 0～65℃             数码显示：±1.0%（全量程）25℃                      ±2.0%（全量程） 0～65℃     记录输出（后面板）：                     4～20MA(最大负载350Ω)              1～5V（输出阻抗250Ω）      传感器电源输出：-24V±1V，15MA                    短路限流≤30MA。        报警设定点：4点（AL、AH、                ALL、AHH）。                报警设定范围：滿量程              报警设定精度：±1.0%（全量程）    报警设定重复性:±0.1%（全量程）             继电器状态：  常失电。    报警继电器输出：2点（警戒、 危险）。 触点容量：250VAC/3A 报警延时：0～99秒可设定（为0 时无报警延时功能）        电源：220V±10%,功耗小于7VA；          显示方式：                 位移4位LED数码       峰-谷值 4位LED数码，         及独立的LED显示。   报警设定值   4位LED数码     报警指示     警戒黄色LED                     危险红色LED   传感器OK    正常绿色LED      工作温度：0～65℃          存储温度：-30～85℃             相对湿度：20～95%无冷凝       开孔尺寸：76mm(高)*152mm(宽)         *130mm(深)。

  S2132示意图

  S2132安装示意图   S2132外型图 1 2 3 4 5 6 IN GND -24V   4-20mA变送输出 7 8 9 10 11 12 -- -- -- -- -- -- 13 14 15 16 17 18 AH输出 AL输出 19 20 21 22 23 24 --  -- -- 接地 220VAC 220VAC
